در چراغ های لاینی و چراغ های خطی از چه ریسه ای استفاده کنیم ؟
ریسه هایی که امروزه در چراغ های لاینر و چراغ های خطی چه به صورت آویز یا توکار و یا روکار مورد استفاده قرار میگیرند دارای چندین تفاوت با یکدیگر هستند که در زمانی که قصد داریم چراغ خطی اجرا کنیم اولین چیزی که به ذهنمان میرسد این است که از چه ریسه ای بهتر است استفاده کنیم
در این مطلب تلاش میکنیم با بیان هر چه ساده تر در تفاوت های ریسه های ال ای دی مزایا و معایب انواع ریسه های نواری را با هم مقایسه کنیم
انواع ریسه های ال ای دی عبارتند از :
۱-ریسه های ۱۲ ولت و ۲۴ ولت یا ریسه سوییچینگی که مداری موازی دارند و توسط سوییچینگ روشن میشوند.
۲-ریسه های جریان ثابت یا درایوری که مدار آنها به صورت سری می باشد که توسط درایور های ال ای دی روشن می شوند.
۳-ریسه های ۲۲۰ ولت مستقیم که توسط برق شهری روشن میشوند و نیازی به ترانس ندارند .
حال تفاوت این سه دسته اصلی که شامل
ریسه ۱۲ ولت یا ۲۴ ولت
ریسه جریان ثابت
ریسه ۲۲۰ ولت
با هم از نظر تغذیه و ترانس با هم چیست ؟
ریسه ۱۲ ولتی

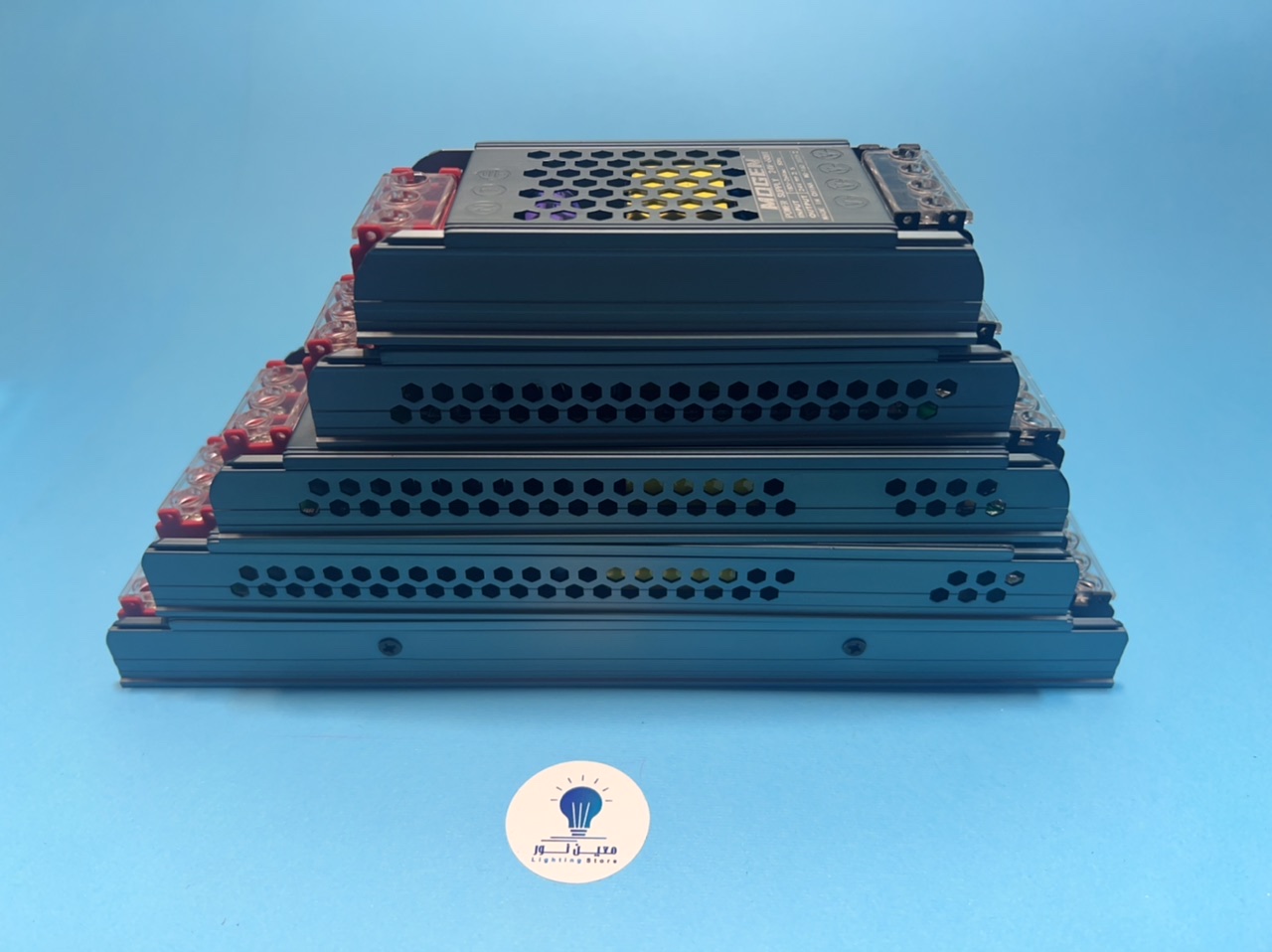

ریسه ۱۲ ولت توسط ترانس هاس سوییچینگ ۱۲ ولت که نمونه های از ان را در زیر میبینید تغذیه میشوند
این ریسه های ۱۲ ولت از نظر مداری همان طور که گفتیم دارای مداری موازی میباشند به شکل ساده تر اگر یک عدد اس ام دی درریسه های ۱۲ ولت بسوزد الباقی اس ام دی ها روشن و به نور دهی ادامه میدهند و این یک امتیاز بزرگ برای نواری های ۱۲ ولتی یا ۲۴ولت می باشد .
در ریسه نواری های ۱۲ ولت فاصله ترانس تا ریسه نباید از حد معمولی که تقریبا ۱۰ متر می باشد فرا تر برود یعنی تا جایی که ممکن است باید ترانس به ریسه ها نزدیک باشد که این مساله توسط ترانس های ۱۲ ولت و ۲۴ ولت اسلیم بر طرف میشود و شما می توانید به علت ابعاد باریک ترانس های اسلیم آنها را از شیاری که برای پروفیل داده ایید عبور دهید که در پشت کار قرار بگیرد .
ریسه های ۱۲ ولتی از قابلیت روشن شدن تا ۵ متر را دارا می باشند به طور مثال اگر از ابتدا ۵ متر ریسه به ان ولتاژ ۱۲ ولت بدهیم تا۵ متر آن بدون افت نور روشن میشود .
اگر قصد دارید در یه مسیر طولی بیشتر از ۵ متر ریسه ۱۲ ولتی را روشن کنید حتما باید به ۵ متر دوم توسط سیم از ترانس ولتاژبرسانید تا دچار افت نور در متر ۶ به بالا نشوید .
پس برای نصب ریسه های ۱۲ ولت از تمامی سر خط های چراغ های نور خطی یه سیم به خروجی ترانس یک سیم کشیده می شود و به ورودی ترانس برق شهری وصل می شود .
ریسه درایور خور یا جریان ثابت چگونه روشن می شود ؟

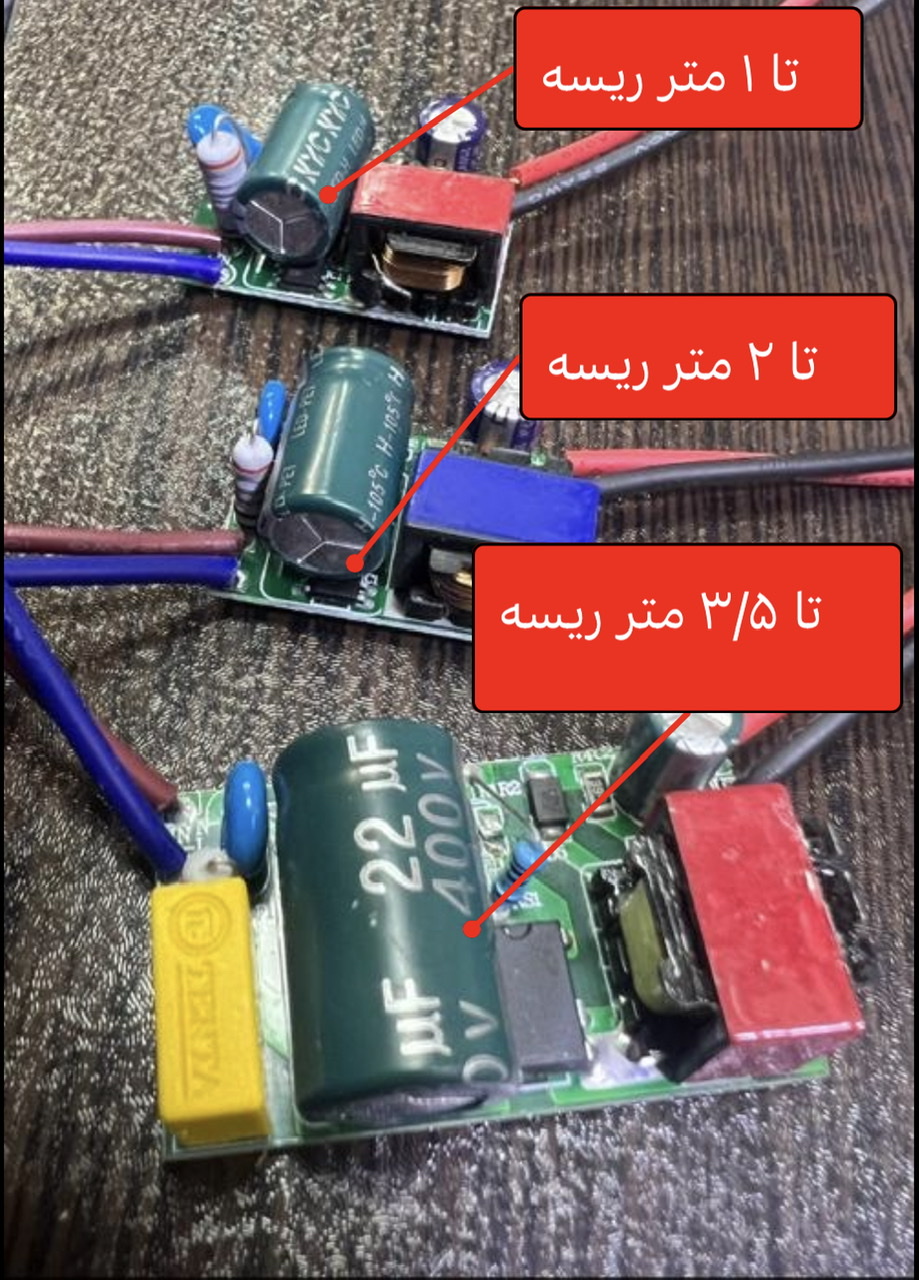

ریسه های درایور خور یا جریان ثابت توسط درایور های ۳۰۰ میلی آمپری که در سایز های کوچکی موجود می باشد روشن می شوند کهتصویر آن را در زیر مشاهده می کنید
ریسه های درایور خور یا جریان ثابت یکی از پر مصرف ترین ریسه ها برای ساخت چراغ های خطی می باشد این ریسه ها به علت سهولت در نصب بسیار پر طرف دار می باشند این ریسه ها در هر متر طول نیازمند ۶۴ ولت دی سی dc برق می باشند به نحوی که زمانی که در هر نقطه ای این ریسه را قطع میکنید باید از همان جا ریسه را پل کنید که مسیر جریان بر قرار شود مشابه شکل زیر
برای نصب این ریسه در چراغ های لاینر به هر سر خط از چراغ های خطی برق شهری می رسانیم و به درایور ال ای دی میدهیم ازخروجی درایور ال ای دی نیز به ریسه وصل میکنیم
ریسه ۲۲۰ ولت مستقیم
ریسه ۲۲۰ ولت مستقیم بدون نیاز به هیچ گونه ترانسی تا ۱۰ متر روشن می شود از این ریسه در مکان هایی استفاده می شود که امکان نصب هیچ گونه ترانسی وجود ندارید و محدودیت در فضا برای ترانس وجود دارد . این باور غلط که در بعضی از افراد وجود داردرا نیز فراموش کنید که چون ۲۲۰ ولت است نور بیشتری دارد این جمله کاملا غلط می باشد . هر مداری طراحی شده توسط یه ولتاژخاص میباشد پس مداری که برای مثال ۱۲ ولت است میتواند توان حتی بالا تری نسبت به مداری که با ۲۲۰ ولت کار می کند .
این مطلب جهت سهولت در انتخاب ریسه نوری مناسب با کار شما تهیه شده و امیدواریم توانسته باشیم در این راه کمک کنیم .
